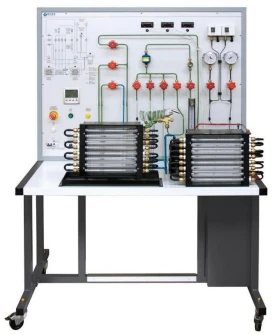

冷凍トレーナー

ZCZLRX-02H

製品 説明：

このトレーナーは、蒸気圧縮サイクルを詳しく学ぶために設計されています。{0}これにより、凝縮器と蒸発器の負荷条件を変更したり、ガス膨張に代替デバイスを使用したり、冷媒の流れの遮断や回路内の誤ったガス充填などの予期せぬ動作状況にうまく対処したりすることが可能になります。学生は、一連の工業用機器を使用して、冷媒圧力-のエンタルピー図に慣れ、さまざまなサイクル構成要素に対応する熱バランスを評価できます。

技術仕様ション:

スチール構造をホイールに取り付け、塗装し、オーブンで処理します。

カラー シルク-スクリーン-で印刷された、警告 LED を備えた油圧回路の概略図。

密閉型コンプレッサー。

ポテンショメータによって可変流量を設定可能な強制空気凝縮器。冷媒の凝縮プロセスを表示するための 8 本のガラスパイプが装備されています。

ポテンショメータによって流量を設定できる強制空気蒸発器。冷媒の蒸発プロセスを表示するための 8 本のガラス パイプが装備されています。

液体ラミネート用のデバイス: 内部均一化サーモスタット バルブ、異なる形状の 3 本の毛細管。

液体受け、液体分離器。

開閉バルブ、のぞき窓、脱水機フィルター。-

プラントの真空、冷媒の充填および回収用のバルブ。

異なる色で塗装されたさまざまなコンポーネントを接続するパイプ。

以下を含むデータ収集用の機器のフルセット:

流量計、高圧-および低圧-圧力計。

油圧回路に沿ったいくつかのテストポイントに挿入される Pt100 プローブを備えた 3 つの電子温度計。

デジタルマルチメーター。

高圧-および低圧-スイッチ。

熱磁気式 – 漏電制御ボタン。

緊急ボタン。

体重：120kg。

寸法: 1550 x 750 x 1800 mm。

学習成果:

プラントの起動と安全装置の介入チェック。

温度式膨張弁の動作を勉強しています。

システムの動作と次の変動を分析します。

拡張装置。過熱度（サーモスタット膨張弁使用時）。凝縮器および/または蒸発器での空気流量。冷媒をシステムに充填します。

サイクルを冷媒圧力エンタルピー図にプロットします。{0}

データの取得と計算: サーモスタット バルブの過熱。蒸発器、凝縮器、圧縮機に対応したヒートバランス。冷媒の質量流量。理想的な EER と実際の EER。体積圧縮効率。

システムとそのコンポーネントのトラブルシューティング。
