1. 製品紹介

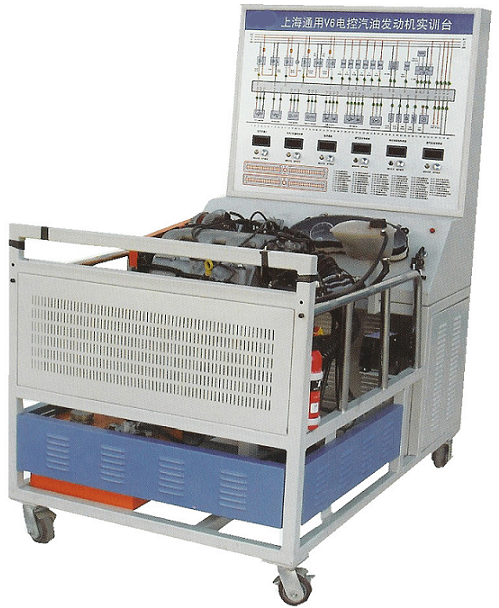

このトレーニング ベンチは、Buick EFI ガソリン エンジンをベースにしています。 エンジンを動かすことができ、始動、加速、減速、故障の検出と診断、故障のシミュレーションと除去などの実際の動作は、自動車の EFI ガソリン エンジンの構造と原理を真に実証します。 そして作業工程。 自動車エンジンの理論とメンテナンストレーニングのためのさまざまな種類の大学やトレーニング機関の実践的なトレーニングと教育のニーズに適しています。
このトレーニングプラットフォームは、完全なトレーニング機能、便利な操作、安全性と信頼性、そして美しい外観を備えています。
2. 構造構成
ビュイック エンジン アセンブリ、オリジナルのカー エンジン制御コンピューター、コンビネーション インストルメント、エンジンの始動と実行に関連するすべてのオリジナルのカー アクセサリー、故障設定とトラブルシューティング システム、オリジナルのカー サーキット スケマティック ボードとテスト端子、60AH 大容量バッテリー、大容量ステンレス鋼燃料タンク、エンジン加速機構、コントロール パネル キャビネット、可動ベンチ、ベンチ電源メイン スイッチ、OBD 診断ベース、冷却システム、タスク駆動型ティーチング モードのトレーニング説明書、ベンチ操作マニュアル。
すべてのセンサーとアクチュエーターには、デジタル表示ゲージ、ベンチに取り付けられた燃料圧力ゲージと真空ゲージ、ユニバーサル方向をロックするキャスター、ステンレス鋼のハンドガードが取り付けられており、ベンチの高温および回転部分に保護装置が取り付けられています。
3.特徴
1.トレーニングベンチには、実車のEFIエンジンアセンブリが装備されており、点火で正常に動作します。
2. EFI ガソリン エンジンの構成と作業プロセスを完全に実証します。 故障シミュレーション システムは、実際の動作条件をシミュレートし、実際の車両で一般的なさまざまなエンジン故障を設定できます。 具体的な内容は、故障模擬設定装置の説明を備えています。 訓練台のパネルには自動車計器、燃料圧力計、真空圧力計が設置されており、エンジン回転数、燃料噴射圧力、吸気管圧力などのパラメータの変化をリアルタイムで表示することができます。
3.電圧計はセンサーとアクチュエーターの変化をリアルタイムで表示し、インジェクターパルスなどの各実行コンポーネントはLEDライトで動作状態を表示します。
4.ポインター油圧計は燃料圧力値を示します。 ポインター真空計は真空圧力値を示します。
5. 特殊または汎用のカーデコーダーおよびコンピューター診断機器に接続して、エラーコードの読み取り、エラーコードのクリア、エンジンのデータストリームの読み取りなどのエンジン自己診断機能を実行できる、オリジナルの車の診断シートを装備電子制御システム。
6. トレーニング プラットフォームのパネルにはカラー インクジェット回路図が描かれており、インクジェット回路図はプレキシガラスで保護されています。 学生は、回路図と実際のエンジンを直感的に比較して、制御システムの動作原理を理解し、分析することができます。
7.トレーニングプラットフォームのパネルに検出端子が取り付けられており、抵抗、電圧、電流、周波数、波形など、パネル上の各センサー、アクチュエータ、エンジン制御ユニットのピンの電気信号を直接検出できます信号など
8.トレーニングプラットフォームには、電源のメインスイッチ、水タンクの保護カバー、フライホイールの保護カバー、その他の回転部品などの安全保護装置が装備されています。
9.トレーニングベンチのベース部分は鉄骨構造で溶接され、パネルキャビネットは打ち抜かれて形成され、パネルキャビネットとベースは分離でき、ベンチの表面は焼き付け塗装プロセスを採用し、普遍的な自己を持っています動きが柔軟なロッキングキャスター装置。
4. 技術パラメータ
1. 寸法: 1650mm X 1000mm X 1850mm (長さ X 幅 X 高さ)
2.作業電源：12V / 60AHバッテリー
3.燃料タンク容量：10L
4.作業温度：-50度-50度、
